和歌山工場WAKAYAMA WORKS

長尺プレスブレーキ(600t×7m)や高出力大型レーザー切断機(6kW × 大型テーブル3150mm×14000mm)を有しており、鋼板の切断や板曲げなどのプレス加工を高品質・低コストで行い、お客様のニーズにお応えします。
難易度の高い曲げ加工は、まず試作検討にチャレンジし、お客様のニーズに全力でお応えします。

製造技術

■長尺プレスブレーキ(600t×7m)と高出力大型レーザー切断機
(6kW × 大型テーブル3150mm×14000mm)を駆使し、切断から曲げ加工に対応します。
■CAD展開や試作検討まで自社内にて対応します。
■鋼板の切断・曲げに加え、「機械加工」又は「溶接」もセットで検討いたします。

鋼板の切断・曲げに関する『形状』や『精度』でお困りの場合は、試作検討もいたします。
小ロット・多品種も大歓迎ですのでぜひお気軽にお問い合わせ下さい。

設備紹介

切断機

レーザー切断機(6kW)×2台
横幅が3,150mmの大型テーブルのため、幅広鋼板の切断が可能

1.切断可能厚さ:1.6mm~25.0mm(炭素鋼・ステンレス鋼)
2.テーブル寸法:3,150mm×14,000mm


レーザー切断機(4kW)×1台
パレットチェンジャー付き
手の平サイズの小型部品であれば1日で数百枚の切断も可能


1.切断可能厚さ:0.03mm~6.0mm(炭素鋼・ステンレス鋼)
2.テーブル寸法:1,524mm×3,048mm

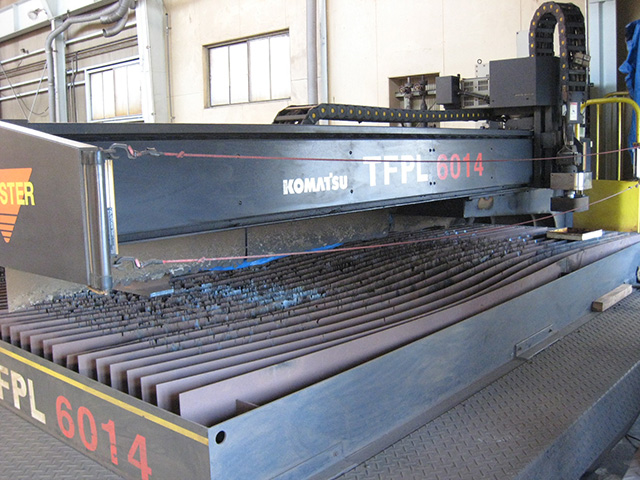

プラズマ切断機(60kW)×1台
ツイスター加工(ファインプラズマ加工)
通常のプラズマ切断機と比較し、レーザーに近い精度でより高速に切断可能


1.切断可能厚さ:最大32mm(炭素鋼)(ステンレス鋼は外注)
2.テーブル寸法:3,100mm×12,100mm

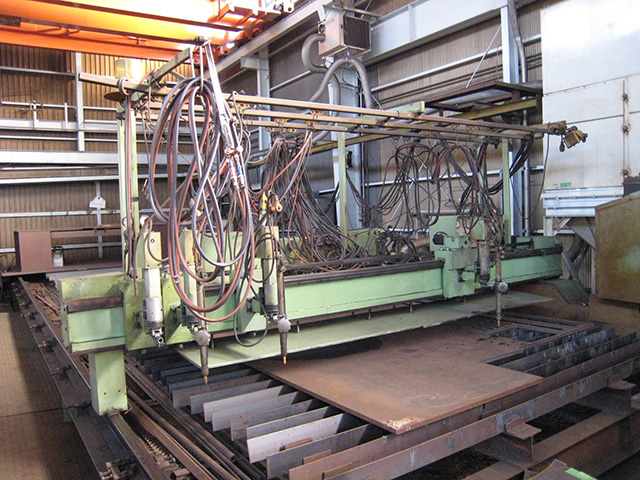

ガス切断機 ×1台
レーザーやプラズマでは切断出来ない極厚板の鋼板を高速で切断することが可能

1.切断可能厚さ:最大150mm(炭素鋼)
2.テーブル寸法:3,100mm×12,100mm

曲げ加工設備

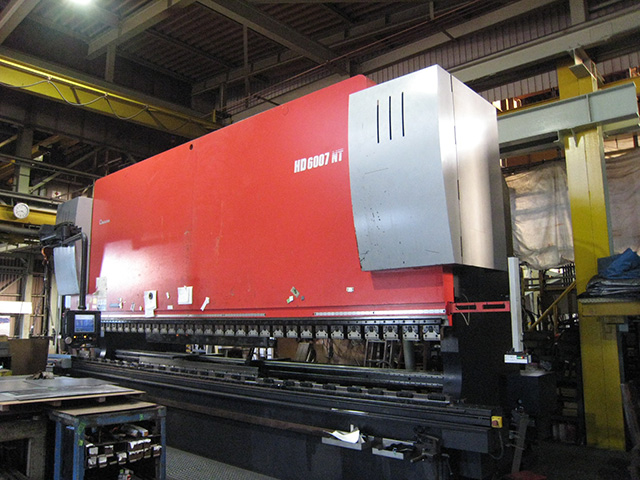

長尺プレスブレーキ(600t)
アマダ製の長さ 7,000mmある長尺プレスブレーキ
円形の成形「R加工」も可能


(可能板厚例)
 7,000mmでは板厚12mmまで曲げ可能
 4,000mmでは板厚16mmまで曲げ可能


他、プレスブレーキ(220t)長さ3,250mm 1台有り

クレーン設備

○天井走行クレーン(2.8t)

設備一覧表

設備名 型式 台数 備考
レーザー切断機 6kW LCE-3100型装置 2 6kW
4kW 3015LVP 1 4kW
プラズマ切断機 60kW(TEPL6014) 1 60kW
ガス切断機 TECHNOGRAPH-4000SR 1
プレスブレーキ HD6007NT-7100(アマダ製) 1 600t
HDS2203NT-3250(アマダ製) 1 220t
シャーリングマシーン S3065型油圧式 1
クレーン 天井走行クレーン 1 2.8t 19台

所在地・アクセス

〒640-8404
和歌山県和歌山市湊564番地
TEL (073)431-4361
FAX (073)432-5264

・南海和歌山港線 和歌山市駅より車で7分
